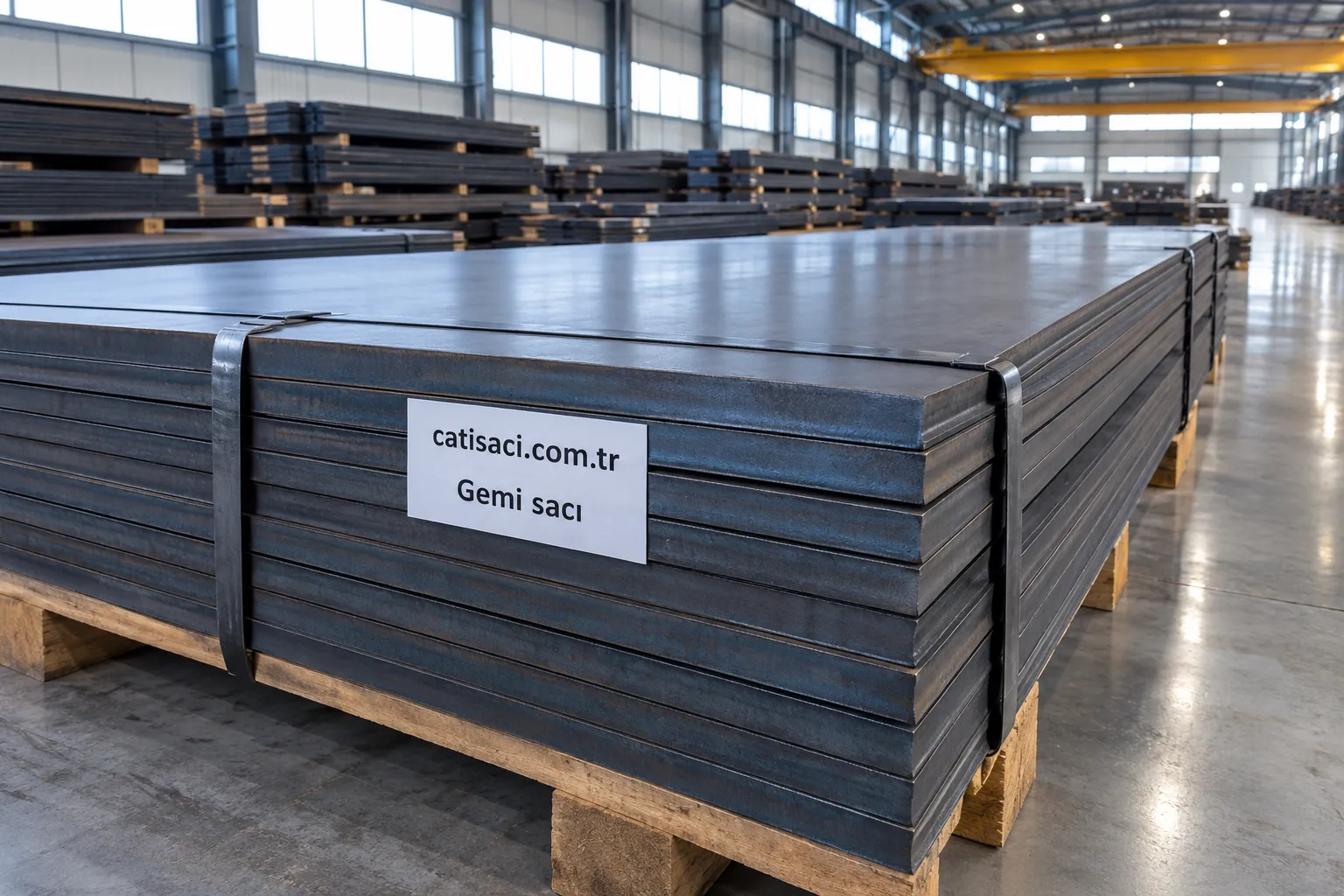

Gemi sacı, klas kuruluşları (Türk Loydu, Lloyd’s Register, DNV, BV, ABS) tarafından onaylanmış, gemi gövdesi ve güvertesi için üretilen yapı çeliği plakasıdır. En yaygın kalite AH32 (315 MPa akma) ve AH36 (355 MPa); normal dayanımlı sınıf Grade A/B/D. Deniz ortamı için tokluk ve kaynak kabiliyeti özel olarak test edilir; her plaka klas damgası ve sertifikayla sevk edilir.
Gemi Sacı Fiyatları
Gemi sacı, siyah sac bazına klas sertifikası ve kalite farkı eklenerek fiyatlanır. Liste AH32 kalite, Türk Loydu/BV sertifikalı levha için kg bazında, KDV hariçtir.
| Ürün | Kalınlık | ₺/kg (KDV hariç) | ₺/kg (KDV dahil) |
|---|---|---|---|
| 1,5 mm AH32 Gemi Sacı | 1,5 mm | 47,30 ₺/kg | 56,76 ₺/kg |
| 2 mm AH32 Gemi Sacı | 2 mm | 44,85 ₺/kg | 53,82 ₺/kg |
| 3 mm AH32 Gemi Sacı | 3 mm | 44,85 ₺/kg | 53,82 ₺/kg |
| 4 mm AH32 Gemi Sacı | 4 mm | 44,85 ₺/kg | 53,82 ₺/kg |
| 5 mm AH32 Gemi Sacı | 5 mm | 44,85 ₺/kg | 53,82 ₺/kg |
| 6 mm AH32 Gemi Sacı | 6 mm | 44,85 ₺/kg | 53,82 ₺/kg |
| 8 mm AH32 Gemi Sacı | 8 mm | 44,85 ₺/kg | 53,82 ₺/kg |
| 10 mm AH32 Gemi Sacı | 10 mm | 44,85 ₺/kg | 53,82 ₺/kg |
| 12 mm AH32 Gemi Sacı | 12 mm | 45,35 ₺/kg | 54,42 ₺/kg |
| 15 mm AH32 Gemi Sacı | 15 mm | 45,35 ₺/kg | 54,42 ₺/kg |
| 20 mm AH32 Gemi Sacı | 20 mm | 48,30 ₺/kg | 57,96 ₺/kg |
| 25 mm AH32 Gemi Sacı | 25 mm | 48,30 ₺/kg | 57,96 ₺/kg |
Not: Sitemizde her zaman KDV hariç toptan fiyatlar yayınlanır. Liste fiyatı AH32 ile birlikte Grade A, B, D, E ve AH, DH, EH 36 sınıfları için aynı gemi sacı kalite farkını içerir; stok durumu ve kesin tutar sipariş öncesi bizimle iletişime geçilerek teyit edilir.
Gemi Sacı Teknik Özellikleri
Gemi sacının teknik özellikleri kalite grubuna göre değişir: Grade A–D normal dayanımlı, AH32 ve 36 sınıfları yüksek dayanımlı çeliklerdir. Aşağıdaki tablo her kalitenin akma, çekme, uzama ve darbe değerini bir arada verir.
| Kalite | Akma (min.) | Çekme | Uzama | Darbe | Kullanım |
|---|---|---|---|---|---|
| Grade A | 235 MPa | 400–520 MPa | %22 | – | Genel gövde ≤ 20 mm |
| Grade B | 235 MPa | 400–520 MPa | %22 | 27 J @ 0 °C | Gövde 20–25 mm |
| Grade D | 235 MPa | 400–520 MPa | %22 | 27 J @ -20 °C | Kritik bölgeler |
| AH32 | 315 MPa | 440–570 MPa | %22 | 31 J @ 0 °C | Güverte, kiriş |
| AH36 | 355 MPa | 490–620 MPa | %21 | 34 J @ 0 °C | Ağır konstrüksiyon |
| DH36 | 355 MPa | 490–620 MPa | %21 | 34 J @ -20 °C | Buzlu su hattı |
AH32 bileşimi (%): C ≤ 0,18, Mn 0,90–1,60, Si ≤ 0,50, P/S ≤ 0,035, Nb/V/Ti mikro alaşım. Yüzey ve kalınlık toleransı klas kurallarına (IACS UR W11) göredir.
Gemi inşa çeliği özellikleri
Gemi inşa çeliği, klas kurallarında (IACS UR W11) tanımlı normal ve yüksek dayanımlı yapı çeliğidir. En yaygın 36 sınıfı için asgari şartlar 355 MPa akma, 490–620 MPa çekme ve %21 uzamadır; AH, DH ve EH harfleri yalnızca darbe deney sıcaklığını ayırır.
| Büyüklük | 36 sınıfı değeri | Nasıl okunur |
|---|---|---|
| Akma dayanımı (en az) | 355 MPa | AH36, DH36 ve EH36 için aynıdır |
| Çekme dayanımı | 490–620 MPa | Aralık IACS tablosuna göre yazılır; bazı fiyat listelerinde üst sınır 630 MPa görülür |
| Uzama (en az) | %21 | Kopma uzaması yüzdesi |
| Darbe deney sıcaklığı | AH36: 0 °C · DH36: −20 °C · EH36: −40 °C | Üç sınıf arasındaki asıl fark budur |
| Darbe enerjisi (boyuna, en az) | 34 J | Numune hadde yönünde alınır |
| Yoğunluk (hesap değeri) | 7,85 kg/dm³ | kg/m² = kalınlık (mm) × 7,85 |
Teknik Özellikleri tablosundaki AH36 ve DH36 çekme aralığı bu tabloyla aynıdır. Kalınlığa göre değişen sınırlar, kimyasal analiz ve belge türü siparişte klas kuralı ile üretici sertifikasından teyit edilir; genel amaçlı yapı sacı gerekiyorsa siyah sac sayfasına bakılır.
AH32 gemi sacı
AH32, yüksek dayanımlı gemi çeliklerinde 32 dayanım sınıfının A darbe grubudur: A harfi AH36'da olduğu gibi darbe grubunu, 32 sayısı dayanım sınıfını gösterir. Listemizde AH32 kilo fiyatı 12 mm için 45,35 ₺/kg düzeyindedir (KDV hariç).
- Dayanım farkı: AH32'nin akma sınırı AH36'dan düşüktür; sayısal sınır Teknik Özellikleri tablosundaki AH32 satırında ve üretici sertifikasında okunur, bu bölümde yeni rakam verilmez.
- Kesit avantajı: Yüksek dayanımlı sınıf aynı yükü daha ince kesitle taşıyabilir, ancak çelikler arasında elastisite modülü hemen aynıdır; sehim belirleyiciyse kesit küçülmesi sınırlı kalır.
- Değişim kararı: AH32 yerine AH36 ya da tersi kalınlığı, ağırlığı ve klas onayını etkiler; satıcı kendiliğinden değiştirmez, çizimde yazan sınıf teklife aynen taşınır.
- Fiyat: AH32, AH36 ve DH36 aynı gemi sacı kalite farkıyla listelendiği için kilo fiyatı aynıdır; maliyet farkı kalınlık seçiminden ve tonajdan doğar. Levha ölçüleri için levha sac sayfasına bakılabilir.
Grade D gemi sacı
Grade D, normal dayanımlı gemi çeliklerinde A ve B'den daha sıkı darbe deneyi şartı taşıyan gruptur. Harf A, B, D, E sırasıyla ilerledikçe tokluk güvencesi artar; grup içinde değişen şey deney sıcaklığı ve kalınlığa göre istenen deneydir.
Yüksek dayanımlı seride aynı harf mantığı AH, DH ve EH adlarıyla sürer: D harfi, DH36'da −20 °C darbe deneyine karşılık gelir. Grade D'nin tercih edildiği yerler kritik yapı bölgeleri ve kalın levhalardır; hangi bölgede hangi harfin şart olduğunu klas kuralı ve gemi çizimi söyler.
- Sipariş satırına kalite adı Grade D olarak, klas kuruluşuyla birlikte yazılır.
- Kalınlık, en ve boy ayrı alanlarda belirtilir (örnek: 12 × 2000 × 8000 mm).
- Belge türü yazılır: üretici sertifikası mı, klas sörveyörü onaylı sertifika mı.
- Liste kilo fiyatı 12 mm için 45,35 ₺/kg düzeyindedir; Grade D de aynı gemi sacı kalite farkıyla listelenir.
Grade E gemi sacı
Grade E, normal dayanımlı gemi çeliklerinde en düşük deney sıcaklığını isteyen gruptur. Yüksek dayanımlı serideki karşılığı EH36'dır ve darbe deneyi −40 °C'de yapılır; harf aynı tokluk basamağını anlatır.
| Tokluk harfi | Normal dayanım | 36 sınıfı | 36 sınıfı darbe deney sıcaklığı |
|---|---|---|---|
| A | Grade A | AH36 | 0 °C |
| D | Grade D | DH36 | −20 °C |
| E | Grade E | EH36 | −40 °C |
Tabloda Grade B yer almaz; bu sayfada 36 sınıfı için yalnız AH, DH ve EH verilir. Grade E isteyen şartname çoğunlukla düşük sıcaklıkta çalışan bölgeler için yazılır; E yerine D teklif etmek tokluk basamağını düşürdüğünden proje onayı olmadan yapılmaz. 20 mm Grade E sacın liste kilo fiyatı 48,30 ₺/kg düzeyindedir (KDV hariç); belge ve ultrasonik muayene gibi ek şartlar teklifte ayrı yazılır.
Gemi Sacı Ölçü ve Ağırlık Tablosu
Gemi sacı levhaları 2000×6000 ve 2000×8000 mm ebatlarında verilir; proje levhası olarak 2000×8000 mm esas alınır. 2000 mm genişlik 10 mm kalınlıktan başlar, bu yüzden aşağıdaki tabloda 5, 6 ve 8 mm için 2000×6000 sütunu boştur.
| Kalınlık | kg/m² | 1000×2000 mm (kg/plaka) | 1250×2500 mm (kg/plaka) | 1500×3000 mm (kg/plaka) | 2000×6000 mm (kg/plaka) |
|---|---|---|---|---|---|
| 5 mm | 39,25 | 78,5 | 122,7 | 176,6 | — |
| 6 mm | 47,10 | 94,2 | 147,2 | 211,9 | — |
| 8 mm | 62,80 | 125,6 | 196,3 | 282,6 | — |
| 10 mm | 78,50 | 157,0 | 245,3 | 353,3 | 942,0 |
| 12 mm | 94,20 | 188,4 | 294,4 | 423,9 | 1.130,4 |
| 14 mm | 109,90 | 219,8 | 343,4 | 494,6 | 1.318,8 |
| 16 mm | 125,60 | 251,2 | 392,5 | 565,2 | 1.507,2 |
| 20 mm | 157,00 | 314,0 | 490,6 | 706,5 | 1.884,0 |
| 25 mm | 196,25 | 392,5 | 613,3 | 883,1 | 2.355,0 |
| 30 mm | 235,50 | 471,0 | 735,9 | 1.059,8 | 2.826,0 |
Ağırlıklar teorik yoğunluk (7,85 kg/dm³) ile hesaplanmıştır; haddeleme toleransı nedeniyle gerçek ağırlık ±%3–5 sapabilir.
Gemi sacı ağırlık tablosu
2000×8000 mm gemi sacı levhası 16 m² alan kaplar; ağırlığı kalınlık (mm) × 7,85 × 16 formülüyle bulunur. Yani 10 mm levha 1.256 kg, 20 mm levha 2.512 kg gelir. Tablo ağırlıkla birlikte levha bedelini verir.
| Kalınlık | kg/m² | 2000×8000 levha (kg) | Levha bedeli (₺, KDV hariç) |
|---|---|---|---|
| 10 mm | 78,5 | 1.256 | 61.336,08 ₺ |
| 12 mm | 94,2 | 1.507,2 | 74.344,83 ₺ |
| 15 mm | 117,75 | 1.884 | 92.931,04 ₺ |
| 20 mm | 157 | 2.512 | 131.323,31 ₺ |
| 25 mm | 196,25 | 3.140 | 164.154,14 ₺ |
2000 mm ve üzeri genişlikteki levhalarda ebat farkı levha bedeline dahildir.
30 mm ve üzeri kalınlıkta levha bedeli teklifle verilir; 30 mm levha 3.768 kg gelir. 5, 6 ve 8 mm kalınlıkta 2000 mm genişlik kullanılmaz, bu kalınlıklar ince plaka ebadında alınır:
| Kalınlık | kg/m² | 1500×3000 plaka (kg) | Plaka bedeli (₺, KDV hariç) |
|---|---|---|---|
| 5 mm | 39,25 | 176,6 | 7.923,77 ₺ |
| 6 mm | 47,1 | 211,9 | 9.508,53 ₺ |
| 8 mm | 62,8 | 282,6 | 12.678,04 ₺ |
Örnek hesap: 12 mm levha 94,2 kg/m² × 16 m² = 1.507,2 kg eder. Altı levhalık bir parti 9,04 ton tutar; genel yapı sacı ağırlıkları için siyah sac sayfasına bakılabilir.
Gemi sacı ölçüleri
Gemi sacı ölçüsü kalınlık × en × boy sırasıyla yazılır: 12 × 2000 × 8000 mm gibi. Proje levhası 2000×8000 mm, listedeki kalınlık aralığı 1,5–25 mm'dir; 25 mm üstü kalınlıklar ve özel boylar teklifle kesilir.
| Kalınlık bandı | Plaka ebadı | Not |
|---|---|---|
| 1,5 – 8 mm | 1000×2000, 1250×2500, 1500×3000 | 2000 mm genişlik bu bantta kullanılmaz |
| 10 – 25 mm | 2000×6000, 2000×8000 | Gemi proje levhası 2000×8000 mm |
| 25 mm üstü | Ölçüye göre | Teklifle verilir |
Kalınlık ve düzlük toleransı klas kuralında (IACS UR W11) ayrıca tanımlıdır; tolerans rakamı bu sayfada yazılmaz, siparişte "klas kuralı toleransı" olarak belirtilir. Levhayı ölçüye getirmek için plazma kesim ve CNC kesim, kıvırmak için sac büküm hizmetine bakılır.
Gemi Sacı Kullanım Alanları
Gemi sacı gövde kaplamasında, güvertede, perdelerde ve açık deniz yapılarında kullanılır; tersane dışında aşınma ve tokluk isteyen iş makinesi parçalarında da yer alır.
- Gemi dış kaplama (bordo), karina ve güverte
- Perde, posta, kemere ve iç konstrüksiyon
- Yüzer havuz, duba, şamandıra
- Açık deniz platformu ve rıhtım yapıları
- Tersane dışında: ağır aşınma ve tokluk gerektiren iş makinesi kovaları
Klas Sertifikası Neden Şart?
Gemi inşasında kullanılan her sac, klas kuruluşunun sörveyörü tarafından fabrikada test edilip damgalanır (EN 10204 3.2 eşdeğeri). Damgasız sac tersanede kabul edilmez; sonradan sertifikalandırılamaz. Sipariş verirken hangi klasın (TL, BV, LR, DNV, ABS, RINA) istendiğini mutlaka belirtin; klaslar arasında kalite kodları aynıdır ancak damga farklıdır.
Gemi sacı klas sertifikası
Gemi sacı klas sertifikası, levhanın bir klas kuruluşunun (ABS, DNV, BV, LR, Türk Loydu) kuralına göre üretildiğini ve deneylerinin sörveyörce onaylandığını gösteren belgedir. Kalite adı ve ısı numarası, levha üzerindeki damgayla birebir eşleşmelidir.
| Sertifika satırı | Ne gösterir |
|---|---|
| Klas kuruluşu ve kural | Levhanın hangi kurala göre onaylandığı |
| Kalite (AH36, DH36, Grade D vb.) | Dayanım sınıfı ve darbe grubu |
| Isı numarası | Levhanın hangi dökümden geldiği, damgayla eşleşir |
| Mekanik deney | Akma, çekme ve uzama sonuçları |
| Darbe deneyi | Deney sıcaklığı ve joule sonuçları |
| Sörveyör imzası | Bağımsız onayın kanıtı |
Teslimde sıra basittir: önce damgadaki ısı numarasını sertifikayla karşılaştırın, sonra kalite adını ve ölçüyü siparişle eşleyin, en sonda darbe sıcaklığının şartnameyle uyuştuğuna bakın. Basınçlı kap sacında da benzer belge istenir; bu konu için kazan sacı sayfasına bakılabilir.
IACS nedir
IACS, klas kuruluşlarının uluslararası birliğidir (International Association of Classification Societies). Üyelerinin gemi inşa çeliği, kaynak ve ekipman için ortak asgari şartlarını Unified Requirement (UR) adlı belgelerde yayımlar.
Gemi sacıyla ilgili belge UR W11'dir: normal ve yüksek dayanımlı gövde yapı çeliklerinin kalite adlarını (A, B, D, E ve AH, DH, EH) ve deney şartlarını bu belge düzenler.
- Klas kuruluşları sacı aynı çekirdek şartla onayladığı için kalite adları kuruluştan kuruluşa değişmez; damga değişir.
- Projenin klas kuruluşu ek şart koyabilir; ek şart sipariş yazısında ayrıca belirtilir.
- IACS tablosu kalite adı, dayanım ve deney sıcaklığı ilişkisinin tek referansıdır; fiyat listeleri bu ilişkiyi özetler, yerine geçmez.
Kaynak ve İşleme
Gemi sacında kaynak, kesim, büküm ve boya aşamaları kalite adına ve klas onayına bağlı yürütülür; aşağıdaki liste her aşamanın dikkat noktasını verir.
- AH32/AH36 kaynak: CEV ≤ 0,40, ≤ 25 mm ön ısıtmasız; klas onaylı sarf malzeme (Grade 2Y/3Y)
- Kesim: plazma ve oksijen; tersanelerde CNC kesim + markalama
- Büküm: soğuk büküm ≥ 2 × t; sıcak şekillendirme sonrası normalize gerekebilir
- Boya: kumlama Sa 2½ + shop primer, tersane boya sistemi
Gemi Sacı Hakkında Sıkça Sorulan Sorular
Gemi sacı için en çok sorulan sorular ve kısa cevapları aşağıdadır: kalite karşılaştırmaları, klas kuruluşları, sertifika türleri ve plaka ağırlığı.
AH32 ile ST52 aynı mı?
Dayanım yakındır ama AH32 klas onaylı gemi çeliğidir: darbe testi, kimyasal sınırlar ve sörveyör damgası ile gelir. ST52 gemi inşasında kullanılamaz.
Gemi sacı tersane dışında kullanılır mı?
Evet; yüksek tokluk ve kaynak kabiliyeti nedeniyle iş makinesi, ağır konstrüksiyon ve deniz yapılarında da tercih edilir.
Gemi sacı hangi klaslarla temin edilir?
Türk Loydu, Bureau Veritas, Lloyd’s Register, DNV, ABS ve RINA sertifikalı seçenekler mevcuttur.
12 mm AH32 2000×8000 plaka kaç kg?
12 × 7,85 × 16 m² = 1.507 kg.
Grade A ile AH32 farkı?
Grade A normal dayanımlı (235 MPa), AH32 yüksek dayanımlı (315 MPa) gemi çeliğidir; AH32 daha ince kesitle aynı yükü taşır.
Denizcilikte hangi klas kuruluşları var?
Gemi sacı siparişlerinde en sık ABS, DNV, Bureau Veritas (BV), Lloyd's Register (LR) ve Türk Loydu anılır. Hangisinin damgasının aranacağını geminin klası ve armatör şartnamesi belirler; kuruluşun adı sipariş satırına yazılır.
Geminin klası nedir?
Geminin klası, gemiyi inşa kuralları ve periyodik muayenelerle denetleyen klas kuruluşunun verdiği sınıflandırmadır. Gövdede kullanılan sacın o kuruluşun kuralına uygun üretilmiş ve onaylı olması gerekir; bu yüzden sac siparişinde klas kuruluşu baştan bellidir.
Gemi sacı sertifikası 3.1 ile 3.2 farkı nedir?
EN 10204 3.1 sertifikasını üreticinin yetkili kalite bölümü düzenler. 3.2 sertifikasında buna ek olarak bağımsız bir sörveyörün, gemi sacında klas kuruluşunun, imzası bulunur. Klas onayı gereken gövde sacında 3.2 ya da klas kuruluşunun kendi sertifikası istenir.
